さて今回笹生担当分は NI SDR システムで USRP と並んでよく使用される 579x (FAM) + FlexRIO のサンプルプログラム (IDL サンプル)についてです。
ちなみに FAM とは以下のようなもので、NI FlexRIO FPGA モジュールにカセットのように接続して様々な IO を実現するアダプタモジュールを言います。
https://www.ni.com/ja-jp/shop/select/rf-adapter-module-for-flexrio
提供される FAM IDL サンプルプログラムは、対応している FlexRIO が
・7966R
・7975R
の2種類になっています。全ての FlexRIO に対応していないんですね。
たとえば PXIe-7976R には対応していません。
サンプルプログラムをPXIe-7976R に対応させる場合は、別途作業が必要になります。
そこで今回は、FAM IDLのサンプルプログラムを対応していないFlexRIOに対応させる方法を解説します。
FAM IDLのサンプルプログラムを対応していないFlexRIOに対応させる
FAM IDLのサンプルプログラムを対応していないFlexRIOに対応させる手順は以下の通りです。
新規で FlexRIO デバイス作成（本日）
↓
FAM の追加 (本日)
↓
サンプルからソースコードや仮想フォルダをコピーして FPGAビルド（次回）
↓
ホスト VI の修正（次回）
という手順を踏みます。（2回に分けて解説します）
新規で FlexRIO デバイス作成
単純コピーができないので、まずは仕方なく新規でデバイスを追加します。
マイコンピュータを右クリックして「新規」→「ターゲットとデバイス」を選びます。

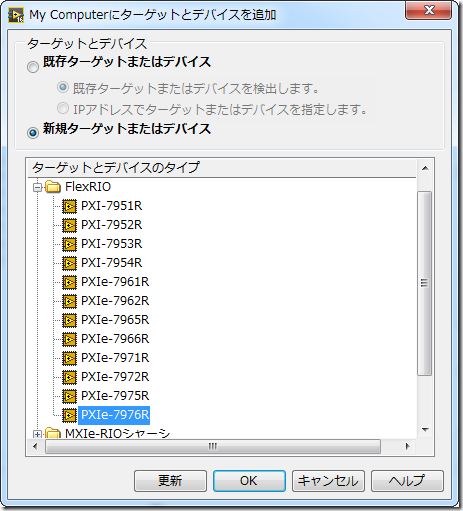

[新規ターゲットまたはデバイス]で FlexRIO → PXIe-7976R を選択し、OK を押します。
下記のように追加されました。

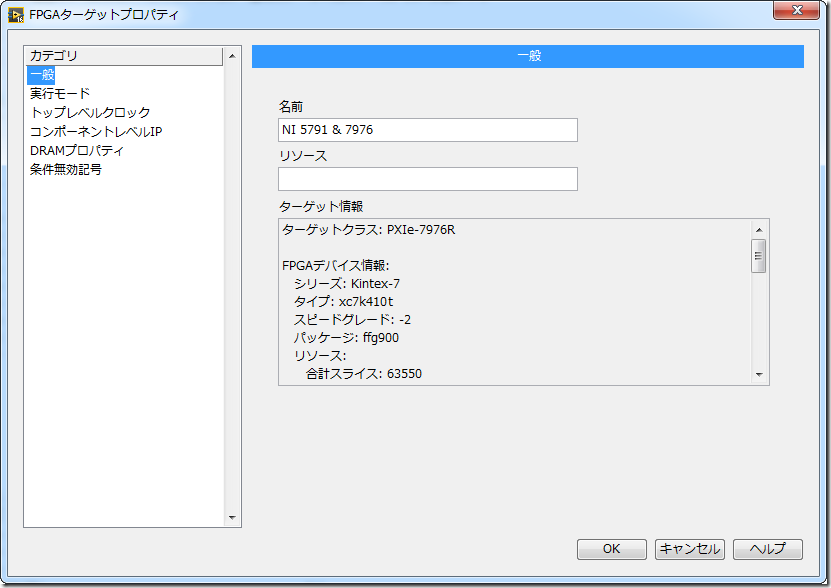

右クリックしてプロパティ
名前を "NI 5791 & 7976" にして OK を押します。（これは任意です）
FAM を追加する
次に、5791 FAM をプロジェクトに追加します。
プロジェクトを展開すると、[IO Module(None)] という項目があると思います。
これを右クリックしてプロパティでプロパティを開きます。
General で Enable IO Module にチェックを入れると、使いたい FAM が選択できるようになるので、 NI 5791 を選択します。

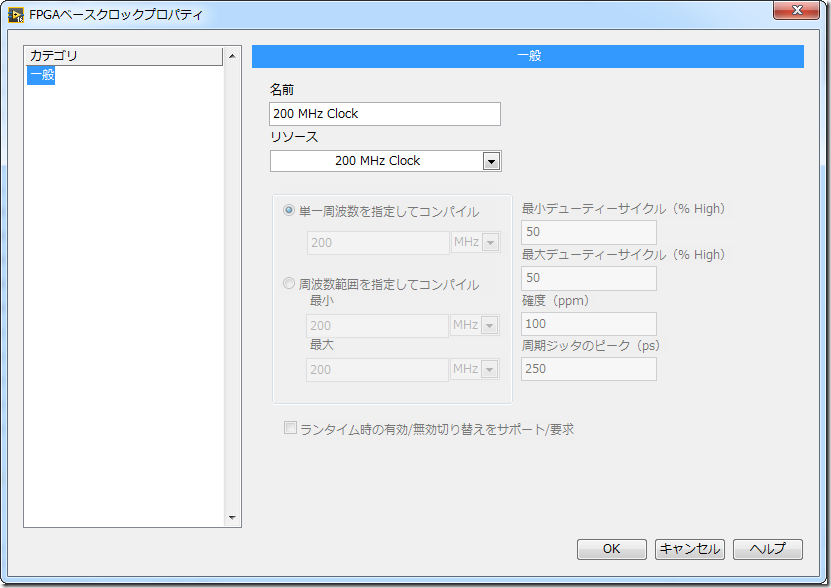

次にクロック選択で、必要 クロックを作成してください。（必須です）
OK を押してプロジェクトに戻ります。

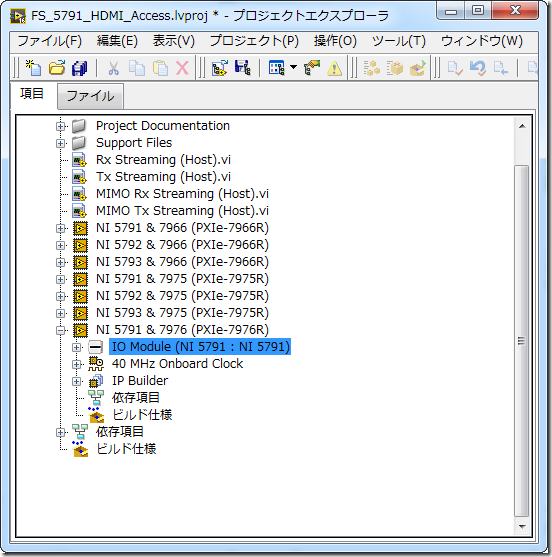

IO Module (NI 5791 : NI 5791) として追加されました。
クロックを追加します。
ここまでで、ひとまずハードウェア関連の準備ができました。
ここまではサンプルのコピーというより、普通に FAM+FlexRIO を使うための準備手順になります。
まとめ
579x FAM の IDL サンプルそのままでは対応している FlexRIO が 2種類なので、今回それ以外の FlexRIO を使用する場合の追加方法を解説しました。
次回は後編としてサンプルソースコードのコピーとビルド、ホストの修正を解説したいと思います。
